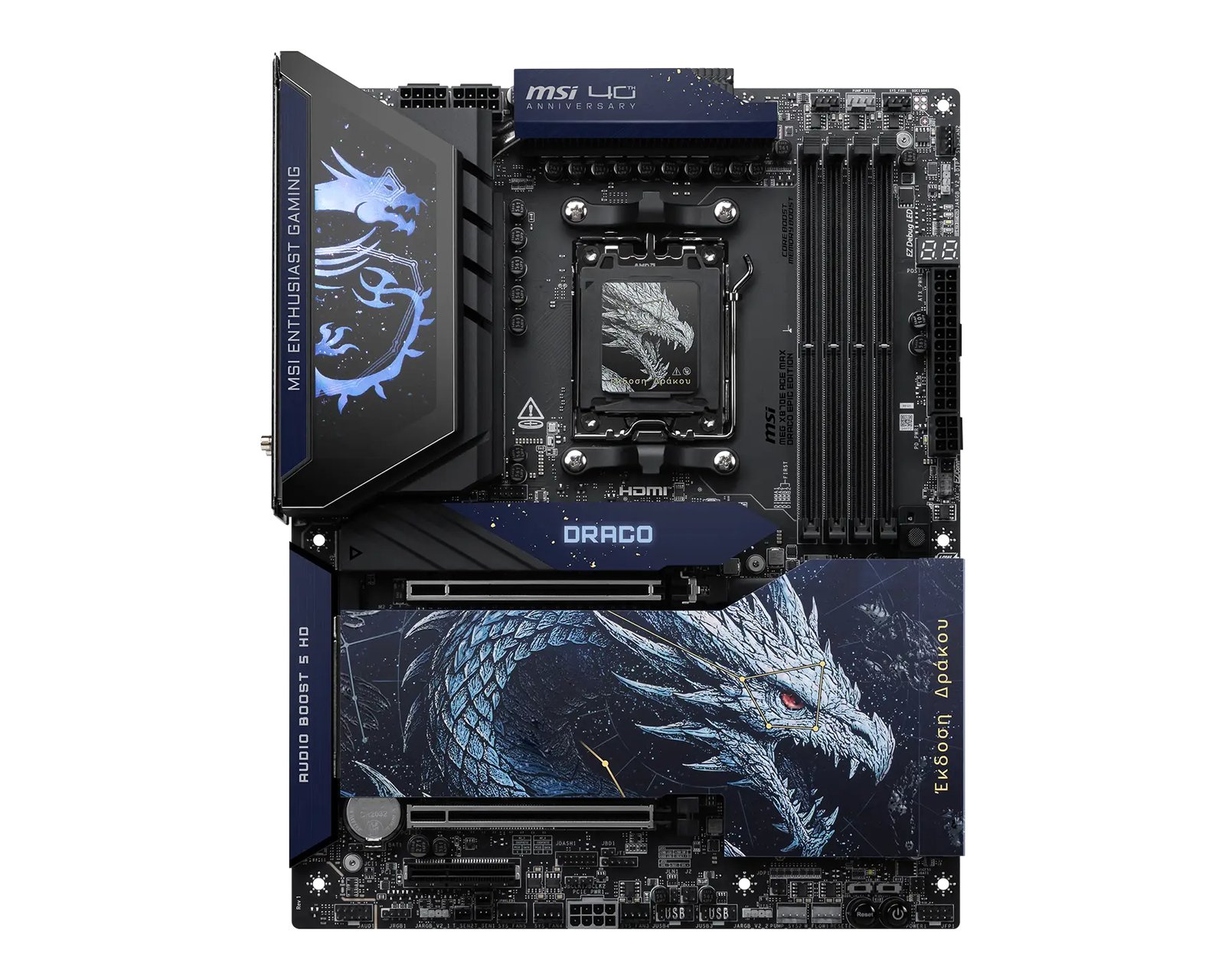

MSI MEG X870E Ace MAX DRACO EPIC EDITION
X870E · AM5 · ATX
Genel
| Yonga Seti | X870E |
|---|---|
| Soket | AM5 |
| Form Faktör | ATX |
| Uyumlu İşlemci Aileleri | Ryzen 7000, Ryzen 8000G, Ryzen 9000 |
Öne Çıkanlar
Bellek4× DDR5 · maks. 256 GB · 9000 MT/s
M.2 Yuvası5× (2× PCIe 5.0)
Ekran Kartı Yuvası2× x16 · PCIe 5.0
En Hızlı USBUSB4 (40 Gbps)
AğLAN 10 Gbps + 5 Gbps · Wi-Fi 7 · Bluetooth 5.4
Güç Bölümü18+2+1 faz · 110 A
Üretici Bağlantıları
Bu parça sisteminle uyumlu mu?PC Analizi ile parçaların uyumunu birlikte analiz edin.
PC Analizi aracında analiz et
PC Analizi aracında analiz et
Bellek
| Bellek Tipi | DDR5 |
|---|---|
| Maks. RAM Hızı | 9000 MT/s |
| Maks. RAM | 256 GB |
| RAM Yuvası | 4 |
| RAM Formu | DIMM |
| ECC Desteği | Hayır |
Genişleme ve Depolama
| PCIe Sürümü | 5.0 |
|---|---|
| PCIe x16 Yuvası | 2 |
| PCIe x1 Yuvası | 0 |
| PCIe Yuva Modları | 2× PCIe 5.0 x16 · elektriksel: 1× x16 + 1× x8 · hat paylaşımı: x16/x0 veya x8/x8 1× PCIe 5.0 x4 |
| M.2 Yuvaları | M.2_1: PCIe 5.0 x4 M.2_2: PCIe 5.0 x4 M.2_3: PCIe 4.0 x4 M.2_4: PCIe 4.0 x4 M.2_5: PCIe 4.0 x4 |
| SATA Portu | 4 |
| En Yüksek USB | USB4 (40 Gbps) |
| RAID | 0/1/10 |
Güç Bölümü (VRM)
| Faz Düzeni | 18+2+1 |
|---|---|
| CPU Fazı | 18 |
| SoC Fazı | 2 |
| Ek Faz (MISC) | 1 |
| Faz Başına Akım | 110 A |
| PWM Kontrolcü | RAA229620 (max. 12 phases), RT3672EE (max. 2 phases) |
| MOSFET | 18x 110A R2209004 (SPS) |
Bağlantılar ve Ses
| Ses Çipi | Realtek ALC4082 |
|---|---|
| LAN Çipi | Marvell AQtion AQC113CS (10Gb/s), Realtek RTL8126 (5Gb/s) |
| Kablosuz | Wi-Fi 7 · Bluetooth 5.4 |

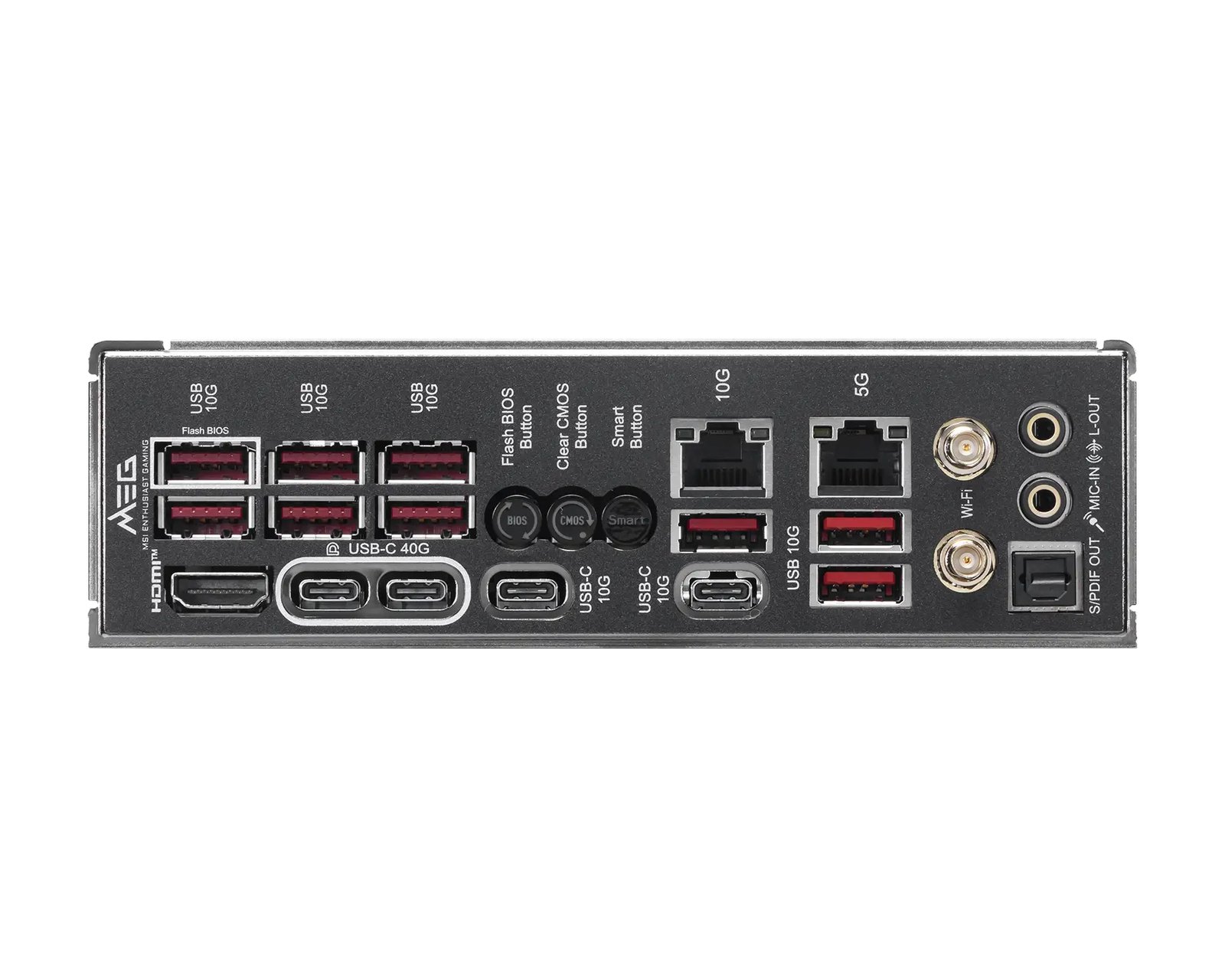

| Arka Panel | 9× USB 10Gbps Type-A 2× USB 10Gbps Type-C 2× USB4 40Gbps Type-C 1× HDMI 1× 5 Gbps LAN 1× 10 Gbps LAN 2× Wi-Fi anten bağlantısı 2× Ses girişi/çıkışı (3.5 mm) 1× S/PDIF optik çıkış |
| Ön Panel Bağlantıları | 4× USB 2.0 4× USB-A 5Gbps 1× USB-C 20Gbps HD Audio (ön ses) |
| Kasa Fan Girişi | 6× 4-pin PWM fan 2× Pompa (sıvı soğutma) |
| RGB Girişi | 3× ARGB (5V 3-pin) 1× RGB (12V 4-pin) |
| RGB Bölgeleri | RGB 1 zone (I/O cover) |
| TPM Girişi | Evet |
| BIOS Çipi | 64 MB |
| Çift BIOS | Evet |

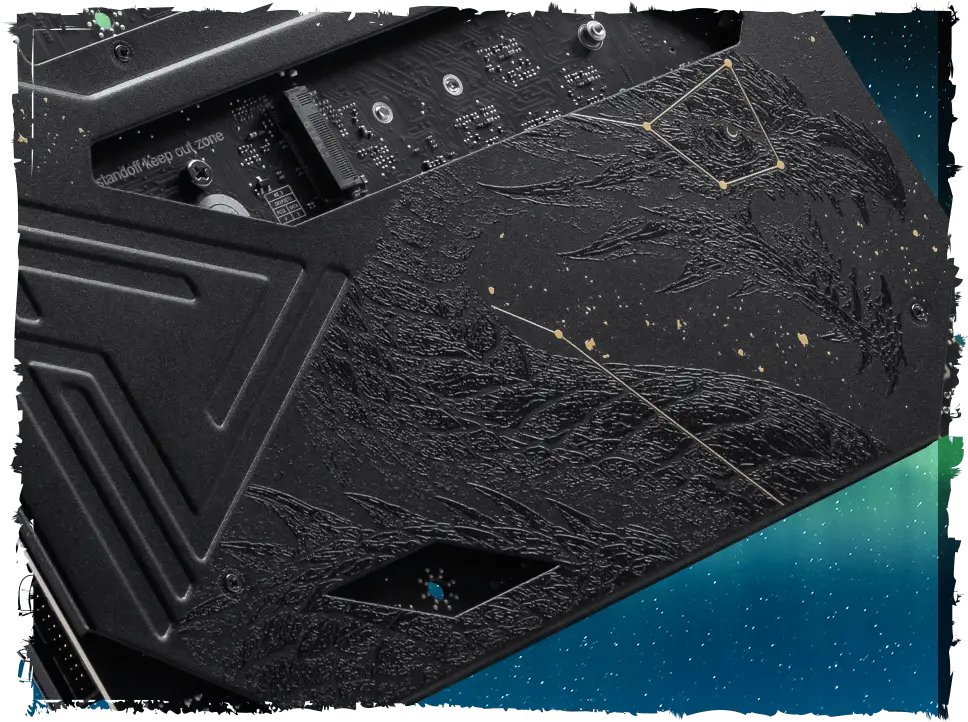

| Özel Özellikler | Audio+solid capacitors Diagnostic LED (LED indicators) Diagnostic LED (segment display) I/O shield integrated voltage measurement points 4x M.2 passive heatsink DRACO EPIC EDITION (MSI 40th Anniversary design) M.2_5 on back side without heatsink same board as MEG X870E Ace MAX (standard edition) |
